آشنایی با سون سگمنت

سون سگمنت (Seven Segment) یک نمایشگر الکترونیکی ساده و پرکاربرد است که برای نمایش اعداد و کاراکترهای محدود استفاده می‌شود. این فناوری به دلیل ساختار ساده و هزینه کم، در صنایع مختلفی از جمله صنعت آسانسور، تجهیزات پزشکی، و دستگاه‌های اندازه‌گیری استفاده می‌شود. هنگام خرید آسانسور، توجه به کیفیت نمایشگرهایی مانند سون سگمنت اهمیت زیادی دارد، زیرا این قطعات تأثیر مستقیم بر تجربه کاربری و اطلاع‌رسانی در آسانسور دارند.

در صنعت آسانسور، سون سگمنت‌ها معمولاً برای نمایش طبقه، وضعیت آسانسور (در حال حرکت، توقف یا خرابی)، و اعلام خطاها به کار می‌روند. این قطعات به دلیل دوام بالا و خوانایی آسان، انتخابی محبوب برای تولیدکنندگان سیستم‌های آسانسوری هستند.

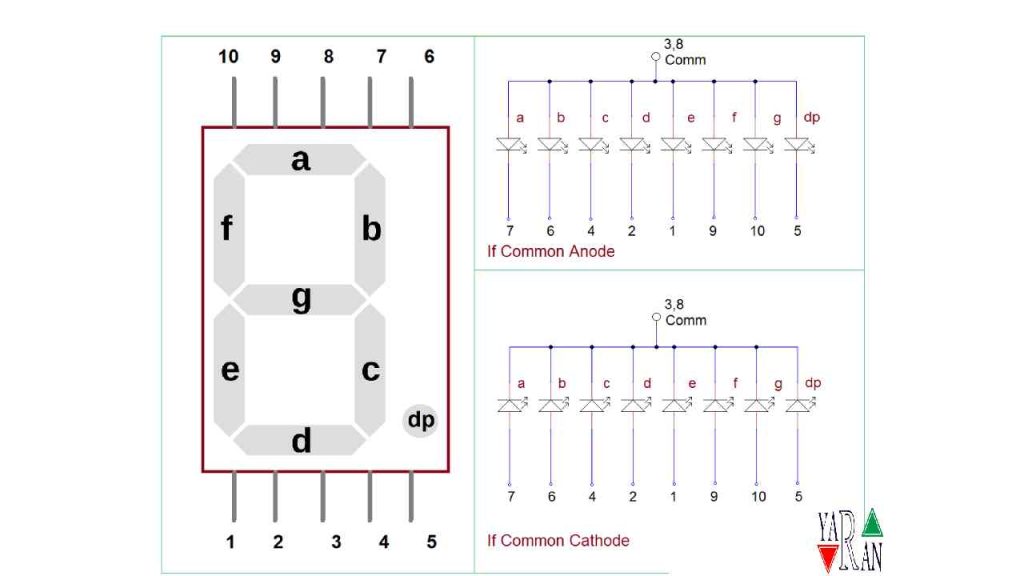

ساختار سون سگمنت

سون سگمنت شامل 7 بخش (سگمنت) LED است که در قالب یک عدد 8 چیده شده‌اند. هر سگمنت به طور جداگانه کنترل می‌شود و با ترکیب روشن یا خاموش بودن آن‌ها، اعداد 0 تا 9 و گاهی کاراکترهای خاص (مثل “E” برای ارور) نمایش داده می‌شوند.

اجزای اصلی سون سگمنت:

سگمنت‌های A تا G: هر کدام از این بخش‌ها به شکل یک میله کوچک هستند که برای ساخت اعداد و حروف روشن می‌شوند.

نقطه اعشاری (DP): یک LED اضافی که برای نمایش اعداد اعشاری یا اطلاعات خاص استفاده می‌شود.

انواع سون سگمنت

سون سگمنت‌ها در دو نوع اصلی عرضه می‌شوند:

سون سگمنت آند مشترک (Common Anode):

در این نوع، تمام آندها (پایانه مثبت) سگمنت‌ها به هم متصل شده‌اند. برای روشن کردن هر سگمنت، باید پایانه کاتد (منفی) آن را به زمین (GND) متصل کرد.

سون سگمنت کاتد مشترک (Common Cathode):

در این نوع، تمام کاتدها (پایانه منفی) به هم متصل هستند. برای روشن کردن هر سگمنت، باید پایانه آند (مثبت) آن را به ولتاژ منبع متصل کرد.

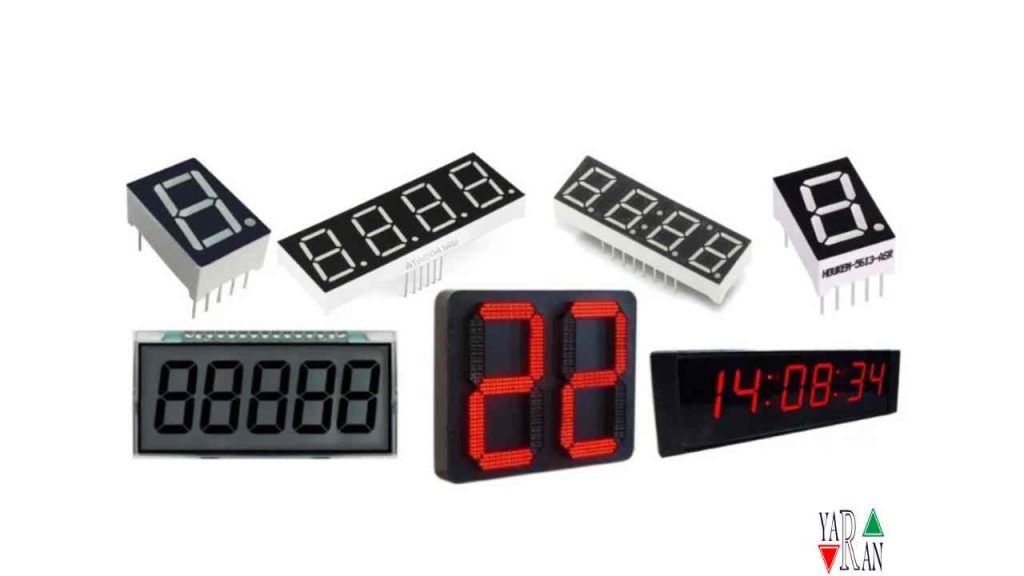

مزایای استفاده از سون سگمنت در آسانسور

سون سگمنت‌ها نقش مهمی در بهبود عملکرد و تجربه کاربری سیستم‌های آسانسور دارند. برخی از مزایای آن‌ها عبارتند از:

خوانایی بالا: حتی در محیط‌های کم‌نور یا فاصله زیاد، اعداد و اطلاعات نمایش داده‌شده به راحتی دیده می‌شوند.

هزینه اقتصادی: نسبت به نمایشگرهای پیچیده‌تر مانند LCD یا OLED، سون سگمنت بسیار مقرون‌به‌صرفه‌تر است.

دوام بالا: مقاومت در برابر شرایط محیطی مانند لرزش، گرما، و رطوبت باعث می‌شود در محیط‌های صنعتی و آسانسور کاربردی باشد.

سادگی در تعمیر و نگهداری: در صورت خرابی یک سگمنت، تعمیر آن آسان و کم‌هزینه است.

کاربردهای سون سگمنت در صنعت آسانسور

سون سگمنت‌ها در آسانسورها کاربردهای متنوعی دارند. برخی از رایج‌ترین آن‌ها عبارتند از:

نمایش طبقه: نشان دادن طبقه‌ای که آسانسور در آن توقف کرده است.

اعلام خطاها: نمایش کدهای خطا مانند “E1” یا “E2” برای اطلاع تکنسین‌ها از مشکلات سیستم.

وضعیت آسانسور: نمایش حرکت (بالا یا پایین)، در حال توقف بودن، یا اشغال بودن آسانسور.

ساعت یا دما: برخی از آسانسورها مجهز به نمایشگرهایی هستند که ساعت یا دمای محیط را نشان می‌دهند.

جدول مقایسه انواع نمایشگرها در آسانسور

نوع نمایشگر	مزایا	معایب	کاربردها
سون سگمنت	ساده، کم‌هزینه، بادوام	محدود به نمایش اعداد و برخی کاراکترها	نمایش طبقات و کدهای خطا
LCD	قابلیت نمایش تصاویر و متن‌های پیچیده	هزینه بالا، مصرف انرژی بیشتر	آسانسورهای پیشرفته و مدرن
OLED	کیفیت تصویر بالا، مصرف انرژی کمتر	گران‌قیمت، عمر محدود	نمایشگرهای لوکس و مدرن

نحوه انتخاب سون سگمنت مناسب برای آسانسور

برای انتخاب یک سون سگمنت مناسب، به نکات زیر توجه کنید:

اندازه و خوانایی: اندازه سون سگمنت باید متناسب با محل نصب و فاصله دید کاربران باشد.

نوع (آند مشترک یا کاتد مشترک): نوع مناسب را بر اساس طراحی مدار انتخاب کنید.

دوام و کیفیت ساخت: مطمئن شوید سون سگمنت مقاومت کافی در برابر شرایط محیطی دارد.

مصرف انرژی: انتخاب سون سگمنت با مصرف انرژی بهینه می‌تواند به صرفه‌جویی در هزینه‌های عملیاتی کمک کند.

سون سگمنت یک ابزار ساده و موثر است که در صنعت آسانسور نقش کلیدی ایفا می‌کند. با توجه به مزایا و کاربردهای گسترده آن، استفاده از این نمایشگر در سیستم‌های آسانسور همچنان یک انتخاب محبوب است. این قطعه نه تنها اطلاعات ضروری را به کاربران منتقل می‌کند، بلکه به کاهش هزینه‌ها و افزایش کارایی نیز کمک می‌کند.

سوالات متداول

آیا می‌توان از سون سگمنت برای نمایش اطلاعات پیچیده استفاده کرد؟
خیر، سون سگمنت محدود به نمایش اعداد و تعداد محدودی از کاراکترها است. برای اطلاعات پیچیده‌تر، نمایشگرهای LCD یا OLED مناسب‌تر هستند.

چرا سون سگمنت در صنعت آسانسور محبوب است؟
به دلیل هزینه کم، دوام بالا، و سادگی در استفاده، سون سگمنت یکی از قطعات پرکاربرد در سیستم‌های آسانسور است.

تفاوت سون سگمنت آند مشترک و کاتد مشترک چیست؟
در آند مشترک، پایانه مثبت سگمنت‌ها مشترک است و برای روشن کردن آن‌ها، پایانه منفی هر سگمنت باید متصل شود. در کاتد مشترک، این فرآیند معکوس است.

آیا سون سگمنت‌ها قابل برنامه‌ریزی هستند؟
بله، می‌توان با استفاده از میکروکنترلرها، نمایش اعداد و کاراکترهای مختلف را برنامه‌ریزی کرد.

سون سگمنت چه تفاوتی با سایر نمایشگرها دارد؟
سون سگمنت ساده‌تر و ارزان‌تر از نمایشگرهایی مثل LCD و OLED است، اما قابلیت‌های نمایش آن محدودتر است.
