تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور
مقدمه
تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور یکی از کلیدیترین عوامل در فرآیند برنامهریزی و اجرای پروژههای ساختمانی به شمار میرود. هماهنگی بین نقشههای معماری و سیستمهای مکانیکی و الکتریکی، بهویژه در بخش آسانسور، تأثیر زیادی بر کارایی، ایمنی و صرفهجویی در هزینهها دارد. انتخاب نوع آسانسور باید از مراحل ابتدایی طراحی معماری آغاز شود تا چاهک، موتورخانه و مسیر حرکتی کابین بهطور دقیق در نقشه گنجانده شوند. این رویکرد نه تنها از بروز دوبارهکاری در فاز ساخت جلوگیری میکند، بلکه امکان استفاده بهینه از فضا را نیز فراهم میآورد. در این مقاله، به بررسی فنی و تحلیلی تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور پرداخته میشود و مهمترین نکات مهندسی مرتبط با آن مورد تحلیل قرار میگیرد.
ارتباط طراحی نقشه معماری با انتخاب سیستم آسانسور
نقشه معماری هر ساختمان پایهایترین سند برای برنامهریزی و اجرای تاسیسات مکانیکی و الکتریکی از جمله آسانسور است. محل قرارگیری چاهک، ابعاد چاه، نوع موتورخانه و مسیر حرکت کابین باید از همان مرحله طراحی معماری در نظر گرفته شود تا در زمان اجرا، نیازی به تغییرات پرهزینه نباشد.
نقش جانمایی چاهک و مسیر حرکتی در طراحی اولیه ساختمان
در طراحی معماری، جانمایی چاهک آسانسور باید به گونهای انتخاب شود که دسترسی عمودی به طبقات بهینه بوده و از لحاظ سازهای ایمن باشد. بررسی تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور نشان میدهد که در ساختمانهای بلندمرتبه، چاه آسانسور معمولاً در مرکز پلان قرار میگیرد تا پایداری سازه افزایش یافته و مسیر حرکت کابین کوتاه و مستقیم باشد.
در صورت طراحی چاه در محل نامناسب، ممکن است نیاز به حذف تیر یا ستونهای سازهای ایجاد شود که علاوه بر افزایش هزینه، زمان اجرای پروژه را نیز طولانی میکند. طراحی دقیق چاهک از همان مرحله نقشهکشی، تضمینکننده هماهنگی میان معماری، سازه و عملکرد آسانسور است.
تأثیر ابعاد چاه آسانسور بر نوع موتور و سیستم تعلیق
ابعاد و طراحی چاه آسانسور یکی از عوامل اصلی در تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور بهشمار میآید. در پروژههایی که با محدودیت فضا، عرض یا عمق مواجه هستند، معمولاً استفاده از سیستمهای هیدرولیک یا آسانسورهای بدون موتورخانه (MRL) گزینهای مناسبتر است. در مقابل، برای ساختمانهای بلندمرتبه، آسانسورهای کششی با موتور گیربکسی یا گیرلس عملکرد بهتری دارند، زیرا توان جابجایی در ارتفاعهای زیاد را فراهم میکنند.
طراحی دقیق چاه آسانسور در نقشهی معماری، نهتنها نوع سیستم حرکتی را مشخص میکند، بلکه بر ایمنی، کارایی و دوام سازه نیز تأثیر مستقیم دارد. هماهنگی میان طراح معماری و مهندس آسانسور از همان مراحل اولیهی طراحی، کلید انتخاب سیستمی بهینه و اجرای پروژهای ایمن و اقتصادی است.
اهمیت محاسبه دقیق بار مجاز در طراحی سازه برای نصب آسانسور
یکی از مهمترین چالشهای فنی در تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور، توزیع نیروهای وارد بر چاهک و محل قرارگیری ریلها است. مهندس سازه باید بارهای دینامیکی ناشی از حرکت کابین و وزنه تعادل را بهطور دقیق در محاسبات سازهای لحاظ کند.
در غیر این صورت، ممکن است لرزشها، نشستهای ناهمگون و مشکلات عملکردی در طول بهرهبرداری ایجاد شود که نهتنها بر ایمنی آسانسور تأثیر میگذارد، بلکه عمر مفید سازه را نیز کاهش میدهد. هماهنگی دقیق میان معمار و مهندس سازه از همان مراحل اولیه طراحی، کلید جلوگیری از این مشکلات است.

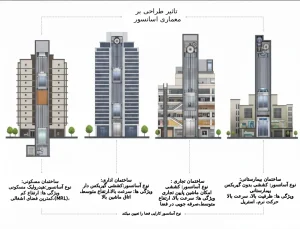

انتخاب نوع آسانسور بر اساس نوع ساختمان و کاربری آن
نوع کاربری ساختمان، تأثیر مستقیم و قابل توجهی بر سرعت، ظرفیت و سیستم فنی آسانسور دارد. بررسی تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور نشان میدهد که معماران و مهندسان باید از همان مرحله طراحی مشخص کنند ساختمان برای استفاده مسکونی، اداری، تجاری یا بیمارستانی طراحی میشود.
این تعیین نوع کاربری، راهنمای انتخاب سیستم حرکتی، ظرفیت، ابعاد چاهک و دیگر جزئیات فنی آسانسور خواهد بود و تضمین میکند که عملکرد آسانسور با نیازهای واقعی کاربران هماهنگ باشد.
تفاوت آسانسورهای کششی، هیدرولیک و مغناطیسی از نظر معماری
آسانسورهای کششی به دلیل نیاز به چاه و موتورخانه در بالاترین طبقه، معمولاً در برجها و ساختمانهای مرتفع استفاده میشوند. در مقابل، آسانسورهای هیدرولیک موتورخانهای در پایین دارند و برای ساختمانهای با ارتفاع متوسط یا کمارتفاع مناسبترند. آسانسورهای مغناطیسی نیز با حذف کابل، امکان حرکت افقی و عمودی در مسیرهای خاص را فراهم کردهاند و در آینده نزدیک در معماریهای پیشرفته مورد استفاده گسترده قرار خواهند گرفت.در انتخاب بین آسانسور کششی و هیدرولیک، مطالعه دقیق تفاوت آسانسور کششی و هیدرولیک به شما دید فنی بهتری میدهد.
انتخاب آسانسور مناسب برای ساختمانهای بلندمرتبه
در برجهای بیش از ۱۲ طبقه، سرعت جابجایی و ظرفیت جابهجایی نفرات اهمیت زیادی دارد. استفاده از موتورهای گیرلس، کابینهای سبک آلومینیومی و سیستم کنترل هوشمند در این پروژهها رایج است. طراحی چاهک باید بهگونهای باشد که فضای کافی برای تهویه، کابلکشی و سیستم نجات اضطراری نیز در نظر گرفته شود.
محدودیتهای فنی در ساختمانهای کمارتفاع و مسکونی
در پروژههای مسکونی با تعداد طبقات محدود، اولویت معمولاً صرفهجویی در فضا و کاهش هزینهها است. بررسی تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور نشان میدهد که در چنین شرایطی، آسانسورهای هیدرولیک یا بدون موتورخانه (MRL) گزینههای مناسبی هستند.
طراحی دقیق چاهک در نقشه معماری، این امکان را فراهم میکند که آسانسور با حداقل تغییرات در پلان ساختمان جایگذاری شود. این رویکرد نه تنها زیبایی و هماهنگی فضا را حفظ میکند، بلکه استانداردهای فنی و ایمنی آسانسور را نیز رعایت میکند و پروژه را از نظر اقتصادی بهینه میسازد.
تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور
نقش مهندسان معمار و سازه در طراحی چاه و موتورخانه
طراحی چاه و موتورخانه آسانسور، نقطه اتصال بین مهندسی معماری و سازه است. هماهنگی بین این دو تخصص، عملکرد سیستم آسانسور را تضمین میکند و از بروز خطاهای پرهزینه جلوگیری مینماید.
هماهنگی نقشههای معماری با الزامات فنی آسانسور
در بسیاری از پروژهها، طراحان معماری بدون مشورت با شرکت آسانسور، فضای محدودی برای چاهک در نظر میگیرند که در مراحل اجرا مشکلات فنی و هزینهای ایجاد میکند. بررسی تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور نشان میدهد که هماهنگی اولیه با استانداردهای آسانسور، از جمله ابعاد چاهک، ضخامت دیوارهها، محل دربها و ارتفاع مفید هر طبقه، میتواند از بروز این مشکلات جلوگیری کند.
پیشبینی دقیق این جزئیات در مرحله نقشهکشی، نه تنها اجرای آسانسور را تسهیل میکند، بلکه موجب افزایش ایمنی، دوام سازه و صرفهجویی در زمان و هزینه پروژه میشود.
طراحی موتورخانه در سقف یا پایین چاهک با توجه به ساختار ساختمان
در گذشته بیشتر آسانسورها دارای موتورخانه در سقف بودند، اما امروزه با پیشرفت فناوری، امکان نصب سیستمهای بدون موتورخانه نیز فراهم شده است. در ساختمانهایی که محدودیت ارتفاع دارند، موتورخانه در پایین چاه طراحی میشود. این موضوع مستقیماً بر جانمایی تاسیسات مکانیکی، برق و تهویه تأثیر دارد و باید از مرحله نقشهکشی در نظر گرفته شود.
بررسی تأثیر مسیر نیروها و ارتعاش بر اجزای سازه
حرکت مداوم آسانسور باعث ایجاد ارتعاش در دیوارههای چاه میشود. در طراحی سازهای، استفاده از مصالح مقاوم و محل مناسب قرارگیری تیرها اهمیت دارد تا از انتقال لرزش به طبقات جلوگیری شود. علاوه بر آن، مسیر نیروهای عمودی ناشی از بار کابین باید به فونداسیون منتقل گردد تا پایداری کلی ساختمان حفظ شود.
چالشهای فنی در نصب آسانسور در پروژههای بازسازی یا محدود
در ساختمانهای قدیمی یا پروژههایی با محدودیت فضا، طراحی چاهک جدید یا جایگزینی آسانسور موجود نیازمند بررسی دقیق معماری و سازه است. در این شرایط، نوع آسانسور، روش نصب و نوع دربها باید با توجه به شرایط فعلی ساختمان انتخاب شود.
طراحی چاهک در ساختمانهای فاقد فضای کافی
در بسیاری از ساختمانهای قدیمی، فضای لازم برای احداث چاه آسانسور در نقشه اولیه در نظر گرفته نشده است. در چنین شرایطی، درک درست از تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور اهمیت ویژهای پیدا میکند. یکی از بهترین راهکارها، استفاده از آسانسورهای بدون چاهک یا آسانسورهای شیشهای نمایی است که میتوان آنها را در فضای بیرونی ساختمان یا حیاط خلوت نصب کرد.
این نوع آسانسورها نیازی به تغییرات گسترده در سازه ندارند و بهویژه برای پروژههای بازسازی شهری یا نوسازی ساختمانهای فرسوده گزینهای بسیار مناسب محسوب میشوند. علاوه بر حفظ زیبایی ظاهری بنا، این سیستمها باعث افزایش دسترسیپذیری و ارزش ملک نیز میشوند.
استفاده از آسانسورهای بدون چاه یا موتورخانه (MRL)
سیستمهای MRL به دلیل حذف موتورخانه و کاهش حجم تجهیزات، گزینهای مناسب برای ساختمانهای کوچک و متوسط هستند. این نوع آسانسورها نیاز به فضای خاصی در بالای چاه ندارند و تمام تجهیزات درون چاهک نصب میشوند، که این امر در طراحی معماری صرفهجویی قابل توجهی ایجاد میکند.
روشهای مقاومسازی سازه برای نصب آسانسور جدید
در پروژههای بازسازی، اضافهکردن آسانسور به سازهای قدیمی نیاز به تقویت دیوارهها، کف و سقف دارد. مهندسان معمولاً از روشهای افزودن تیرهای فولادی، اجرای دیواره بتنی تقویتی یا استفاده از فریم فلزی مستقل بهره میبرند تا چاه آسانسور ایمن و پایدار باشد.
تأثیر فناوریهای نوین بر طراحی معماری آسانسور
پیشرفتهای تکنولوژیک در سالهای اخیر، نهتنها عملکرد آسانسور را متحول کرده بلکه نحوهی طراحی معماری ساختمان را نیز تحت تأثیر قرار داده است. معماران امروز ناچارند از همان ابتدای پروژه، فناوریهای جدید در حوزهی حملونقل عمودی را در طراحی خود لحاظ کنند تا سازهای هماهنگ، ایمن و کارآمد ایجاد شود.
نقش سیستمهای کنترل هوشمند در بهینهسازی فضای معماری
در گذشته، طراحی آسانسور بیشتر بر اساس ظرفیت و ارتفاع ساختمان انجام میشد، اما امروزه تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور بهویژه با ورود سیستمهای کنترل هوشمند، بسیار پررنگتر شده است. این سیستمها با تحلیل هوشمند ترافیک حرکتی بین طبقات، زمان انتظار را کاهش داده و بهرهوری کلی ساختمان را افزایش میدهند.
به عنوان مثال، در برجهای اداری یا تجاری، معماران میتوانند با در نظر گرفتن مسیرهای حرکتی هوشمند، تعداد آسانسورها را کاهش داده و در نتیجه فضای بیشتری را برای کاربریهای دیگر آزاد کنند.
علاوه بر این، سیستمهای کنترل هوشمند قابلیت اتصال به سامانههای مدیریت ساختمان (BMS) را دارند. این ارتباط موجب میشود طراحی تاسیسات برقی، تهویه و کنترل دما با معماری کلی هماهنگ شده و عملکرد ساختمان از نظر انرژی و کارایی بهینه شود.
کاهش مصرف انرژی با طراحیهای سازگار با آسانسورهای مدرن
در معماری پایدار، یکی از اهداف اصلی، کاهش مصرف انرژی در ساختمان است. تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور در این زمینه بسیار چشمگیر است، زیرا آسانسورهای مدرن با فناوریهایی مانند موتورهای گیرلس (Gearless)، سیستم بازیافت انرژی (Regenerative Drive) و کنترل سرعت متغیر، میتوانند مصرف برق را به میزان قابل توجهی کاهش دهند.
برای بهرهبرداری مؤثر از این فناوریها، طراحی معماری باید بهگونهای انجام شود که مسیر کابلها، سیستم تهویه و اتصالات الکتریکی با کمترین اتلاف انرژی همراه باشد. همچنین در ساختمانهایی که از پنلهای خورشیدی بهره میبرند، امکان تغذیهی بخشی از سیستم آسانسور از انرژی تجدیدپذیر وجود دارد.
این هماهنگی میان طراحی معماری و انتخاب هوشمندانهی آسانسور، گامی اساسی در مسیر ساخت ساختمانهای سبز، کممصرف و سازگار با محیطزیست است.
جایگاه آسانسورهای دوکابین و بدون کابل در پروژههای آینده
تحولات اخیر در فناوری آسانسور، منجر به ظهور مدلهای دوکابین و بدون کابل (Maglev) شده است. این نوع آسانسورها قادرند همزمان دو کابین را در یک چاه به حرکت درآورند و حتی بهصورت افقی بین برجها جابهجا شوند. چنین سیستمی، مفهوم سنتی چاه عمودی را تغییر داده و باعث میشود طراحی معماری به سمت پلانهای آزادتر و فضاهای چندمنظوره حرکت کند.
از آنجا که این فناوری هنوز در مرحلهی توسعه است، طراحان باید از هماکنون زیرساختهای لازم از نظر سازهای، برقی و فضایی را در نظر بگیرند تا ساختمانهای آینده قابلیت ارتقا به این سیستمها را داشته باشند.
نتیجهگیری و توصیه مهندسی برای انتخاب آسانسور مناسب
طراحی هماهنگ بین معماری و سیستم آسانسور، نه یک انتخاب، بلکه ضرورتی فنی برای تضمین ایمنی و کارایی ساختمان است. تصمیمگیری درست در مراحل ابتدایی طراحی، میتواند در کاهش هزینهها، بهینهسازی فضا و افزایش عمر مفید ساختمان نقش تعیینکنندهای ایفا کند.
نتیجهگیری و توصیه مهندسی برای انتخاب آسانسور مناسب
چرا باید طراحی معماری و انتخاب آسانسور همزمان انجام شود
یکی از اشتباهات رایج در پروژههای ساختمانی، به تعویق انداختن تصمیمگیری دربارهی آسانسور تا مراحل پایانی طراحی یا حتی پس از آغاز ساختوساز است. این رویکرد باعث میشود طراحان ناچار به تغییر نقشهها شوند یا از سیستمهایی استفاده کنند که با سازهی ساختمان سازگار نیستند.
در حالی که درک درست از تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور میتواند از بروز چنین مشکلاتی جلوگیری کند. اگر هماهنگی میان معمار و طراح آسانسور از همان مرحلهی نقشهکشی انجام شود، تعیین ابعاد چاه آسانسور، مسیر برقکشی، موقعیت دربها و نوع سیستم حرکتی با دقت بیشتری صورت میگیرد.
این هماهنگی نهتنها باعث صرفهجویی در هزینهها و زمان ساخت میشود، بلکه تضمین میکند عملکرد آسانسور با طراحی کلی ساختمان در تضاد نباشد و پروژه از نظر فنی و زیباییشناسی به نتیجهای ایدهآل برسد.
اشتباهات رایج طراحان در جانمایی آسانسور
از جمله خطاهای متداول میتوان به موارد زیر اشاره کرد:
• در نظر نگرفتن فضای کافی برای چاه و موتورخانه
• عدم هماهنگی ارتفاع طبقات با حداقل فاصلهی مجاز بین کف و سقف کابین
• طراحی بازشوها در محلهایی که مانع مسیر ریل یا درب آسانسور میشوند
• انتخاب جهت باز شدن دربها بدون توجه به مسیر حرکتی کاربران
این اشتباهات، هرچند در ظاهر کوچک به نظر میرسند، اما در عمل میتوانند موجب تأخیر چندماهه در اجرای پروژه یا افزایش چشمگیر هزینهها شوند.
چطور انتخاب درست آسانسور باعث صرفهجویی در هزینه و زمان ساخت میشود
زمانی که انتخاب آسانسور بر اساس اصول مهندسی و نقشهی دقیق معماری انجام شود، از بروز دوبارهکاری و تغییرات ساختاری جلوگیری میشود. همچنین، طراحی صحیح چاهک و موتورخانه موجب کاهش مصرف مصالح و تسریع در مراحل نازککاری خواهد شد. در واقع، انتخاب آسانسور مناسب نهتنها بر بهرهوری ساختمان اثر میگذارد بلکه شاخصهای اقتصادی پروژه را نیز بهبود میبخشد.
در پروژههای بزرگ، هماهنگی بین تیم معماری، سازه و شرکت آسانسور از همان فاز صفر طراحی، به معنای ایجاد ارزش افزوده برای کل پروژه است. این هماهنگی، از منظر فنی، کیفیت عملکرد و از منظر اقتصادی، صرفهجویی چشمگیر در منابع را به همراه دارد.
معیارهای فنی متعددی مانند ظرفیت، نوع موتور، سیستم کنترل و دوام سازه در کیفیت نهایی آسانسور تأثیرگذارند. برای آشنایی با مهمترین شاخصهای عملکردی، میتوانید مقاله ویژگیهای یک آسانسور خوب را نیز مطالعه کنید.
جمع بندی
در نهایت، تأثیر طراحی معماری ساختمان بر انتخاب نوع آسانسور نقشی تعیینکننده در موفقیت پروژه دارد. هماهنگی میان طرح معماری، محل چاهک، ظرفیت و نوع سیستم حرکتی آسانسور باعث میشود اجرای پروژه بدون مشکل و با حداکثر کارایی انجام شود.
امروزه، با گسترش فناوریهای هوشمند، این همافزایی میان معمار و طراح سیستمهای آسانسور بیش از گذشته اهمیت پیدا کرده است. هر طرح معماری بدون در نظر گرفتن الزامات فنی آسانسور ناقص خواهد بود و هر انتخاب آسانسور بدون هماهنگی با نقشه ساختمان، هزینهبر و ناکارآمد میشود.
ترکیب آگاهانهی دانش معماری و مهندسی آسانسور، کلید ساخت ساختمانهایی مدرن، ایمن و هماهنگ با نیازهای زندگی امروز است.
